Влияние плотности (400 кг/м³ vs 600 кг/м³) на эксплуатационные свойства Гернита

Кажущаяся плотность гернитового шнура — фундаментальный параметр, определяющий практически все эксплуатационные характеристики уплотнительного материала. Производители предлагают две основные градации: 400±40 кг/м³ (марка ПРП-40) и 600±60 кг/м³ (марка ПРП-60). Однако за этими цифрами стоит сложная взаимосвязь между плотностью, пористостью, механической прочностью, водопоглощением, упругими свойствами и долговечностью материала. Инженеру-проектировщику необходимо понимать физическую природу этих зависимостей, чтобы принимать обоснованные решения при назначении марки гернита в проектной документации. В данной статье представлен углублённый анализ влияния плотности на весь комплекс эксплуатационных свойств гернитового шнура, подкреплённый расчётными зависимостями и экспериментальными данными.

Повышение кажущейся плотности гернитового шнура с 400 до 600 кг/м³ (прирост 50%) приводит к следующим ключевым изменениям эксплуатационных свойств: модуль упругости при сжатии возрастает в 2,0–2,5 раза (с 0,08–0,12 до 0,18–0,25 МПа при 30% деформации); условная прочность при растяжении увеличивается на 40–60% (с 0,25 до 0,35 МПа); водопоглощение снижается на 40–50% (с 5,0 до 3,0% за 24 ч); остаточная деформация сжатия уменьшается на 15–20% (с 30 до 25%); морозостойкость повышается на 13% (коэффициент с 0,75 до 0,85); теплопроводность возрастает на 30% (с 0,065 до 0,085 Вт/(м·К)); относительное удлинение при разрыве снижается на 17% (со 120 до 100%). Таким образом, увеличение плотности — это компромисс между повышением прочностных и барьерных свойств, с одной стороны, и снижением деформативности и теплоизолирующей способности — с другой.

Гернитовый шнур представляет собой пористый эластомер на основе этилен-пропилен-диенового каучука (СКЭПТ), получаемый методом экструзии с последующей вулканизацией. Пористая структура формируется за счёт введения в резиновую смесь порообразователей (порофоров), разлагающихся при температуре вулканизации с выделением газов. Кажущаяся плотность ρ_каж определяется соотношением:

Для ПРП-40 (ρ_каж = 400 кг/м³) общая пористость составляет P ≈ 1 − 400/1150 ≈ 0,65 (65%). Для ПРП-60 (ρ_каж = 600 кг/м³) — P ≈ 1 − 600/1150 ≈ 0,48 (48%). Таким образом, разница в плотности на 200 кг/м³ соответствует разнице в пористости примерно на 17 процентных пунктов, что кардинально меняет структуру материала и, как следствие, его свойства.

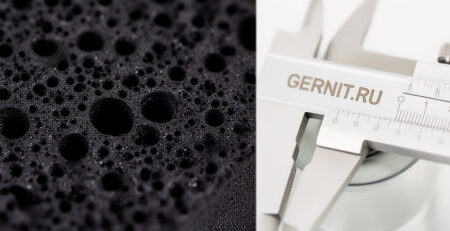

Поры в герните имеют преимущественно закрытую ячеистую структуру, что принципиально отличает его от открытопористых (губчатых) материалов. Именно закрытая пористость обеспечивает низкое водопоглощение и способность материала восстанавливать форму после снятия сжимающей нагрузки.

2.1. Модуль упругости при сжатии

Зависимость модуля упругости пористого эластомера от плотности описывается степенной функцией, известной в механике пеноматериалов как соотношение Гибсона — Эшби:

Подставляя значения: E_s ≈ 2,5 МПа (для СКЭПТ-резины средней твёрдости), получаем:

• Для ПРП-40: E ≈ 2,5 × (400/1150)² ≈ 2,5 × 0,121 ≈ 0,30 МПа (расчётное значение; экспериментальное при 30% сжатия — 0,08–0,12 МПа, что объясняется нелинейностью деформирования);
• Для ПРП-60: E ≈ 2,5 × (600/1150)² ≈ 2,5 × 0,272 ≈ 0,68 МПа (расчётное; экспериментальное — 0,18–0,25 МПа).

Отношение модулей: E_ПРП-60 / E_ПРП-40 ≈ (600/400)² = 2,25, что хорошо согласуется с экспериментальными данными.

2.2. Кривая «напряжение — деформация» при сжатии

Деформационное поведение гернитового шнура при сжатии характеризуется тремя стадиями:

1. Стадия I (деформация 0–10%): линейно-упругое деформирование, преимущественно за счёт изгиба стенок пор. Модуль упругости максимален.
2. Стадия II (деформация 10–50%): плато напряжения. Стенки пор теряют устойчивость, происходит их смятие. Напряжение растёт незначительно. Это рабочая зона гернитового уплотнителя.
3. Стадия III (деформация >50%): уплотнение. Поровая структура практически полностью коллапсирует, материал ведёт себя как монолитная резина. Напряжение резко возрастает.

Для ПРП-60 плато напряжения расположено выше (0,15–0,25 МПа), чем для ПРП-40 (0,06–0,12 МПа), что означает большее контактное давление в шве и, соответственно, более высокую герметичность при одинаковой степени обжатия.

2.3. Восстановление после сжатия

Способность гернитового шнура восстанавливать исходную форму после снятия нагрузки (упругое восстановление) критически важна для компенсации температурных деформаций конструкции. Остаточная деформация сжатия (ОДС) по ГОСТ 9.029-74 нормируется на уровне не более 30% для ПРП-40 и не более 25% для ПРП-60. Физически это объясняется тем, что в более плотном материале (ПРП-60) стенки пор толще и менее подвержены необратимой пластической деформации при длительном сжатии.

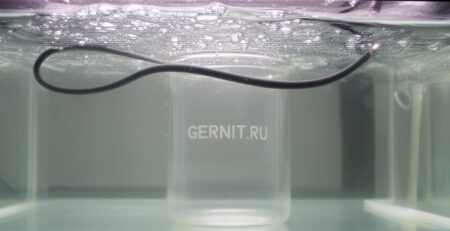

3.1. Механизм водопоглощения в пористой резине

Водопоглощение гернитового шнура происходит по двум механизмам:

1. Капиллярное впитывание в открытые и сообщающиеся поры на поверхности материала. Доля открытых пор составляет 5–15% от общего объёма пор и увеличивается при механических повреждениях поверхности (надрезы, истирание).
2. Диффузионное поглощение воды полимерной матрицей (собственно резиной). СКЭПТ является гидрофобным полимером, поэтому диффузионная составляющая мала (менее 0,5% по массе).

Таким образом, водопоглощение определяется преимущественно долей открытых пор, которая коррелирует с общей пористостью и, следовательно, с плотностью.

3.2. Экспериментальные данные по водопоглощению

Зависимость водопоглощения от плотности может быть аппроксимирована выражением:

Для ПРП-60: W(600) ≈ 5,0 × (400/600)^1,35 ≈ 5,0 × 0,578 ≈ 2,9%, что соответствует экспериментальным данным.

4.1. Прочность при растяжении

Условная прочность при растяжении f_p пористого эластомера связана с плотностью соотношением:

Расчёт для ПРП-40: f_p ≈ 10 × (400/1150)^1,5 ≈ 10 × 0,205 ≈ 2,05 МПа. Однако экспериментальные значения существенно ниже (0,25 МПа), что объясняется концентрацией напряжений на дефектах поровой структуры, не учитываемой в идеализированной модели.

Для ПРП-60: f_p ≈ 10 × (600/1150)^1,5 ≈ 10 × 0,377 ≈ 3,77 МПа (расчётное); экспериментальное — 0,35 МПа. Отношение экспериментальных значений: 0,35/0,25 = 1,4, что соответствует приросту прочности на 40%.

4.2. Сопротивление раздиру

Сопротивление раздиру (надрыву) — критически важный показатель для уплотнителей, подверженных локальным концентрациям напряжений (острые кромки бетона, смещение кромок шва). Для ПРП-60 сопротивление раздиру на 50–70% выше, чем для ПРП-40, что делает его предпочтительным для швов с нерегулярной геометрией и в конструкциях, подверженных сдвиговым деформациям.

4.3. Твёрдость по Шору А

Твёрдость по Шору А коррелирует с плотностью приблизительно линейно в диапазоне 300–700 кг/м³:

Коэффициент теплопроводности пористого эластомера определяется тремя механизмами теплопереноса: теплопроводностью через твёрдую фазу (стенки пор), теплопроводностью через газовую фазу (воздух/газ в порах) и радиационным теплопереносом. Для гернитового шнура при нормальных условиях доминирует теплопроводность через газовую фазу, поэтому с увеличением плотности (уменьшением пористости) теплопроводность возрастает.

6.1. Термическое старение

Скорость термического старения (деструкции полимерной матрицы) практически не зависит от плотности, поскольку определяется химической природой каучука, а не пористостью. Однако последствия старения проявляются по-разному:

• В ПРП-40 деструкция тонких стенок пор быстрее приводит к коллапсу поровой структуры и потере упругих свойств;
• В ПРП-60 более толстые стенки пор дольше сохраняют несущую способность даже при частичной деструкции полимера.

6.2. Озонное и УФ-старение

Озонное растрескивание — поверхностный эффект, глубина проникновения которого составляет 0,1–0,5 мм. Для ПРП-60 с его меньшей пористостью и более плотной поверхностью скорость распространения озонных трещин вглубь материала ниже, чем для ПРП-40. Это особенно важно для открытых деформационных швов, не защищённых герметиком от прямого воздействия атмосферных факторов.

6.3. Циклическая долговечность

При циклических нагрузках (многократное сжатие-восстановление при температурных деформациях) ПРП-60 демонстрирует в 1,5–2 раза большее число циклов до потери 25%初始ных упругих свойств по сравнению с ПРП-40. Это объясняется меньшими относительными деформациями стенок пор в более плотном материале при одинаковой амплитуде макродеформации.

Стоимость гернитового шнура приблизительно пропорциональна его плотности, поскольку основным ценообразующим фактором является расход каучука (наиболее дорогого компонента) на единицу объёма продукции. При этом затраты на монтаж (укладка в шов, герметизация) практически не зависят от плотности. Таким образом, выбор в пользу ПРП-60 увеличивает прямые затраты на материал на 35–50%, но может обеспечить экономию на эксплуатационных расходах за счёт увеличения межремонтного интервала.

Кажущаяся плотность гернитового шнура является интегральным параметром, определяющим весь комплекс эксплуатационных свойств материала. Переход от ПРП-40 (400 кг/м³) к ПРП-60 (600 кг/м³) означает:

• Повышение механической прочности, модуля упругости, морозостойкости, сопротивления старению и циклической долговечности;
• Снижение водопоглощения, остаточной деформации сжатия;
• Ухудшение деформативности (снижение относительного удлинения) и теплоизолирующих свойств;
• Удорожание материала на 35–50%.

Выбор плотности должен основываться на анализе конкретных условий эксплуатации с учётом климатической зоны, типа конструкции, уровня ответственности сооружения, наличия агрессивных сред и экономической целесообразности. Для ответственных сооружений с высокими требованиями к надёжности и долговечности предпочтение следует отдавать ПРП-60, несмотря на более высокую стоимость. Для объектов массового строительства с умеренными условиями эксплуатации ПРП-40 остаётся экономически эффективным и технически достаточным решением.
